Apa itu Check Valve, Jenis dan Cara Kerjanya – Check valve atau katup satu arah adalah perangkat penting dalam sistem perpipaan yang dirancang untuk memungkinkan aliran fluida dalam satu arah dan mencegah aliran balik (backflow). Alat ini sering digunakan dalam berbagai aplikasi industri, termasuk sistem pengolahan air, pembangkit listrik, sistem HVAC, serta industri minyak dan gas. Pada blog ini, kita akan membahas secara mendalam tentang pengertian check valve, jenis-jenisnya, serta cara kerjanya dalam sistem perpipaan.

Pengertian Apa itu Check Valve

Check valve adalah jenis katup otomatis yang bekerja dengan cara membatasi aliran fluida hanya dalam satu arah. Fungsi utamanya adalah untuk mencegah aliran balik yang bisa merusak sistem perpipaan atau menyebabkan kegagalan dalam proses tertentu. Tidak seperti katup lain yang memerlukan campur tangan manusia atau aktuator eksternal untuk mengoperasikan, check valve bekerja sepenuhnya otomatis berdasarkan tekanan fluida.

Check valve sangat penting dalam aplikasi di mana aliran balik bisa menyebabkan masalah serius. Misalnya, dalam sistem pompa, aliran balik dapat menyebabkan pompa berputar terbalik, yang dapat merusak komponen internalnya. Dalam sistem perpipaan, aliran balik bisa mencemari sumber air bersih dengan mengembalikan air terkontaminasi ke dalam sistem. Dengan mencegah aliran balik, check valve membantu menjaga keamanan, efisiensi, dan integritas sistem.

Jenis-Jenis Check Valve

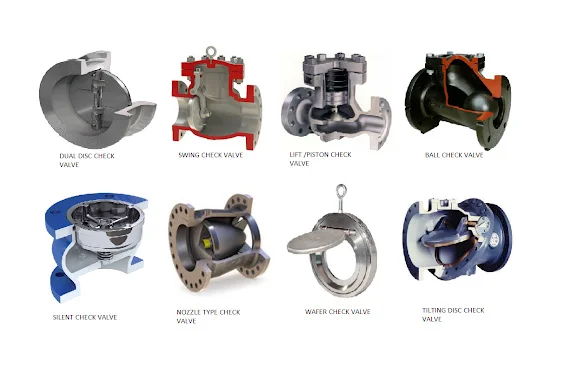

Terdapat berbagai jenis check valve yang dirancang untuk berbagai aplikasi dan kondisi operasional. Berikut adalah beberapa jenis check valve yang paling umum digunakan:

1. Swing Check Valve

Swing check valve adalah jenis check valve yang paling umum digunakan. Prinsip kerjanya melibatkan disk atau plat yang berayun pada porosnya. Ketika fluida mengalir dalam arah yang benar, tekanan fluida mendorong disk terbuka, sehingga fluida dapat mengalir. Ketika aliran balik terjadi, gravitasi dan tekanan balik menutup disk, mencegah aliran terbalik.

Kelebihan: Swing check valve cocok untuk aplikasi dengan aliran yang terus-menerus atau berkecepatan rendah. Katup ini relatif murah dan tersedia dalam berbagai ukuran.

Kekurangan: Katup ini cenderung lebih lambat untuk merespons aliran balik dibandingkan jenis lain, terutama pada sistem dengan tekanan tinggi. Hal ini bisa menyebabkan kerugian jika ada perubahan mendadak dalam tekanan atau kecepatan aliran.

2. Lift Check Valve

Lift check valve memiliki desain yang mirip dengan globe valve, di mana terdapat piston atau bola yang bergerak secara vertikal untuk membuka dan menutup aliran. Ketika fluida mengalir dalam arah yang benar, tekanan fluida mengangkat piston atau bola ke atas, membuka jalan untuk aliran. Ketika terjadi aliran balik, piston atau bola akan turun dan menutup jalur aliran, mencegah aliran balik.

Kelebihan: Lift check valve menawarkan penutupan yang lebih cepat dibandingkan swing check valve, sehingga lebih cocok untuk sistem dengan tekanan tinggi.

Kekurangan: Katup ini hanya cocok untuk aplikasi dengan aliran horizontal, dan memerlukan tekanan minimum untuk membuka katup. Hal ini membuatnya kurang cocok untuk aliran yang sangat lambat atau berfluktuasi.

3. Wafer Check Valve

Wafer check valve adalah versi yang lebih ringkas dan ringan dibandingkan swing check valve. Katup ini didesain dengan bentuk cakram yang berputar di porosnya, yang berada di tengah aliran fluida. Ketika aliran normal terjadi, cakram akan berputar dan terbuka. Ketika aliran balik terjadi, cakram akan menutup dengan cepat untuk mencegah aliran terbalik.

Kelebihan: Wafer check valve sangat hemat ruang dan ringan, cocok untuk aplikasi yang membutuhkan instalasi di tempat yang sempit. Desainnya juga memungkinkan respons yang cepat terhadap aliran balik.

Kekurangan: Katup ini mungkin tidak cocok untuk sistem dengan tekanan yang sangat tinggi, dan cakram bisa terjebak jika ada puing-puing di dalam sistem.

Baca juga : Pentingnya Fitting Pipa dalam Proses Produksi Minyak dan Gas

4. Ball Check Valve

Ball check valve menggunakan bola yang bergerak secara bebas dalam badan katup untuk mengontrol aliran. Ketika fluida mengalir dalam arah yang benar, tekanan fluida akan mendorong bola menjauh dari dudukannya, memungkinkan fluida mengalir. Ketika aliran balik terjadi, bola akan terdorong kembali ke dudukannya, menutup aliran.

Kelebihan: Desain sederhana dari ball check valve membuatnya tahan lama dan mudah dirawat. Katup ini sangat efektif dalam aplikasi dengan aliran gravitasi atau tekanan rendah.

Kekurangan: Karena bola bergantung pada gravitasi, katup ini biasanya hanya digunakan dalam aplikasi yang dipasang secara horizontal atau vertikal dengan aliran ke atas. Jika ada puing atau kotoran dalam fluida, bola bisa tersangkut, mengakibatkan kerusakan.

5. Diaphragm Check Valve

Diaphragm check valve menggunakan diafragma fleksibel yang membuka dan menutup berdasarkan perbedaan tekanan. Ketika tekanan fluida lebih besar dari tekanan di sisi sebaliknya, diafragma akan terbuka, memungkinkan aliran fluida. Ketika tekanan di sisi aliran balik meningkat, diafragma akan menutup rapat, mencegah aliran balik.

Kelebihan: Katup ini sangat cocok untuk aplikasi dengan fluida yang kotor atau korosif, karena diafragma melindungi komponen internal dari kontak langsung dengan fluida.

Kekurangan: Tidak cocok untuk aplikasi dengan tekanan sangat tinggi, dan diafragma harus diganti secara berkala karena keausan.

6. Dual Plate Check Valve

Dual plate check valve memiliki dua plat yang terbuka dan tertutup seperti sayap kupu-kupu. Ketika fluida mengalir ke depan, plat akan membuka dan memungkinkan aliran. Ketika aliran balik terjadi, plat akan kembali menutup dengan cepat.

Kelebihan: Desain ini memberikan respons yang sangat cepat terhadap aliran balik dan cocok untuk aplikasi tekanan tinggi. Selain itu, katup ini lebih ringan dan lebih kompak dibandingkan swing check valve.

Kekurangan: Karena desain yang lebih kompleks, katup ini bisa lebih sulit dirawat dan lebih mahal dibandingkan jenis lainnya.

Cara Kerja Check Valve

Cara kerja check valve pada dasarnya bergantung pada tekanan fluida. Saat tekanan fluida lebih besar di sisi masuk (inlet) daripada di sisi keluar (outlet), katup akan terbuka dan memungkinkan aliran fluida. Namun, ketika tekanan di sisi outlet menjadi lebih besar atau ketika terjadi aliran balik, katup akan menutup dengan sendirinya.

Sebagai contoh, dalam swing check valve, ketika aliran fluida terjadi ke depan, tekanan fluida mendorong plat katup terbuka, dan fluida dapat mengalir dengan bebas. Namun, ketika ada aliran balik, gravitasi atau tekanan fluida di sisi outlet mendorong plat katup kembali ke posisi tertutup, sehingga mencegah fluida mengalir balik.

Di lift check valve, fluida yang mengalir ke depan mengangkat piston atau bola ke atas, memungkinkan aliran. Ketika terjadi aliran balik, gaya gravitasi atau tekanan balik menurunkan piston atau bola, menutup jalur aliran. Jenis katup ini biasanya digunakan dalam sistem bertekanan tinggi karena dapat menangani perubahan tekanan dengan baik.

Sebaliknya, di diaphragm check valve, diafragma fleksibel akan membuka ketika tekanan fluida lebih besar dari tekanan di sisi sebaliknya. Ketika terjadi aliran balik atau tekanan di sisi outlet lebih besar, diafragma akan terdorong menutup untuk mencegah aliran balik.

Baca juga : Apa itu Upstream dan Downstream pada Industri Minyak dan Gas?

Aplikasi Check Valve

Check valve digunakan di berbagai aplikasi industri dan domestik untuk melindungi peralatan dari aliran balik yang berpotensi merusak. Berikut beberapa aplikasi check valve:

1. Sistem Pompa: Mencegah aliran balik air ke dalam pompa yang bisa menyebabkan kerusakan pada komponen internal.
2. Sistem Air Minum: Mencegah kontaminasi air bersih dari aliran balik air terkontaminasi.
3. Sistem HVAC: Menjaga aliran udara tetap dalam satu arah.
4. Sistem Proses Industri: Melindungi mesin dan peralatan dari aliran balik cairan atau gas yang bisa merusak sistem.

Check valve adalah perangkat penting yang membantu mengontrol aliran fluida dalam satu arah sambil mencegah aliran balik yang bisa menyebabkan masalah serius. Ada berbagai jenis check valve, termasuk swing, lift, ball, wafer, diaphragm, dan dual plate check valve, masing-masing dengan kelebihan dan kelemahannya sendiri. Memahami jenis dan cara kerja check valve sangat penting dalam memastikan kinerja sistem perpipaan yang efisien dan aman. Pemilihan check valve yang tepat akan sangat bergantung pada aplikasi spesifik, jenis fluida, dan kondisi operasi sistem.
