Inilah Aspek Penting dalam Desain Sistem Pipa – Dalam dunia industri, khususnya dalam sektor minyak dan gas, pengolahan air, manufaktur, dan lainnya, sistem pipa merupakan elemen penting yang berperan dalam mengalirkan cairan, gas, atau material padat berbentuk cair dari satu titik ke titik lainnya. Mendesain sistem pipa yang baik bukan hanya tentang memastikan aliran bahan berjalan lancar, tetapi juga tentang efisiensi, keamanan, dan keberlanjutan. Dalam artikel ini, kita akan membahas aspek-aspek penting yang perlu diperhatikan dalam mendesain sistem pipa, termasuk faktor teknis, pemilihan material, hingga peraturan keselamatan.

Aspek Penting dalam Cara Desain Sistem Pipa

1. Jenis Aliran dan Cairan dalam Sistem Pipa

Langkah pertama dalam mendesain sistem pipa adalah memahami jenis aliran dan cairan yang akan dialirkan. Setiap jenis cairan atau gas memiliki karakteristik fisik yang berbeda-beda, seperti viskositas, tekanan, suhu, dan komposisi kimia. Misalnya, pipa yang digunakan untuk mengalirkan air mungkin berbeda dengan yang digunakan untuk mengalirkan bahan kimia korosif atau gas yang mudah terbakar.

Beberapa aspek penting yang perlu diperhatikan terkait dengan aliran dan cairan adalah:

• Suhu dan tekanan: Cairan atau gas yang dialirkan pada suhu atau tekanan tinggi membutuhkan pipa dan fitting yang tahan terhadap kondisi ekstrem.
• Korosivitas: Jika bahan yang dialirkan bersifat korosif, maka material pipa yang digunakan harus tahan terhadap korosi, seperti pipa stainless steel atau pipa PVC untuk bahan kimia tertentu.
• Kecepatan aliran: Kecepatan aliran cairan atau gas dalam pipa juga mempengaruhi desain. Jika aliran terlalu cepat, dapat menyebabkan erosi pada pipa atau masalah getaran.

Memahami sifat-sifat aliran dan bahan yang akan dialirkan adalah kunci untuk menentukan jenis material dan ukuran pipa yang tepat dalam sistem pipa.

2. Pemilihan Material Pipa

Setelah memahami jenis aliran, aspek berikutnya yang harus diperhatikan adalah pemilihan material pipa. Ada berbagai jenis material pipa yang tersedia, masing-masing dengan kelebihan dan kekurangannya. Material yang dipilih harus sesuai dengan kondisi lingkungan dan sifat dari cairan yang dialirkan.

Beberapa material pipa yang umum digunakan dalam sistem pipa meliputi:
Pipa baja karbon: Umum digunakan dalam industri karena kekuatannya. Baja karbon cocok untuk sistem dengan tekanan tinggi, namun rentan terhadap korosi jika tidak dilapisi atau tidak digunakan dalam lingkungan yang sesuai.

• Pipa stainless steel: Tahan terhadap korosi dan sangat ideal untuk aplikasi yang melibatkan bahan kimia atau cairan korosif.
• Pipa PVC (Polyvinyl Chloride): Digunakan untuk aliran cairan pada tekanan rendah hingga sedang, terutama dalam sistem perpipaan air minum, saluran drainase, atau bahan kimia ringan.
• Pipa tembaga: Umumnya digunakan dalam sistem perpipaan untuk air minum karena ketahanannya terhadap karat dan korosi.

Pemilihan material yang tepat sangat penting untuk memastikan sistem pipa dapat bertahan lama, mengurangi risiko kegagalan sistem, serta meminimalkan biaya perawatan.

Baca juga : Kota-Kota dengan Stok Minyak dan Gas Terbanyak di Dunia

3. Ukuran dan Diameter Pipa

Menentukan ukuran dan diameter pipa adalah langkah kritis dalam desain sistem pipa. Ukuran pipa yang tepat harus dipilih berdasarkan jenis fluida, laju aliran, dan panjang jalur pipa. Pipa yang terlalu kecil dapat menyebabkan peningkatan tekanan yang berlebihan dan meningkatkan risiko kebocoran, sedangkan pipa yang terlalu besar dapat mengakibatkan pemborosan biaya material.

Ukuran diameter pipa ditentukan berdasarkan:

• Debit aliran (flow rate): Semakin besar aliran cairan atau gas yang perlu dialirkan, semakin besar diameter pipa yang diperlukan.
• Panjang pipa: Panjang pipa mempengaruhi kehilangan tekanan, sehingga perlu dihitung dengan cermat untuk memastikan sistem berjalan dengan efisien.
• Tekanan sistem: Jika sistem bekerja pada tekanan tinggi, diameter pipa perlu dihitung agar tidak mengganggu integritas struktur pipa.

Perhitungan diameter pipa ini harus dilakukan dengan menggunakan formula yang memperhitungkan faktor-faktor tersebut, seperti persamaan Darcy-Weisbach untuk menghitung kehilangan tekanan akibat gesekan.

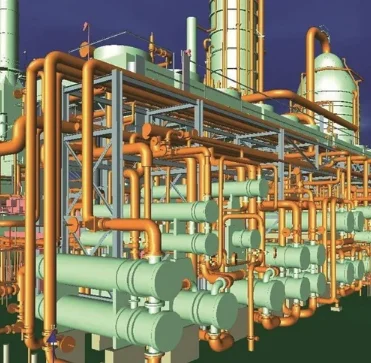

4. Layout dan Routing Pipa

Desain layout atau routing sistem pipa memerlukan perencanaan yang matang agar instalasi menjadi efisien dan aman. Penempatan pipa yang buruk dapat menyebabkan masalah operasional seperti kebocoran, getaran, atau bahkan kegagalan total sistem.

Beberapa faktor yang perlu dipertimbangkan dalam merancang layout sistem pipa meliputi:

• Jarak dan penempatan: Pipa harus dipasang sejauh mungkin dari area berbahaya atau area yang bisa menyebabkan kerusakan pada pipa, seperti di dekat peralatan bergerak atau area dengan panas tinggi.
• Dukungan pipa: Sistem pipa harus dirancang dengan mempertimbangkan penyangga dan pengikat yang memadai untuk mengurangi stres akibat berat pipa, cairan, atau getaran. Dukungan yang tepat juga dapat mencegah pergerakan yang tidak diinginkan akibat ekspansi termal.
• Jalur yang efisien: Usahakan jalur pipa seefisien mungkin untuk menghindari penambahan panjang pipa yang tidak perlu, yang dapat meningkatkan biaya dan kehilangan tekanan.

Dengan merancang layout yang baik, sistem pipa tidak hanya efisien dalam hal biaya, tetapi juga aman dan mudah untuk dirawat.

5. Peraturan dan Standar Keselamatan

Setiap sistem pipa harus dirancang sesuai dengan standar dan regulasi yang berlaku. Hal ini penting untuk memastikan bahwa sistem memenuhi persyaratan keselamatan dan tidak membahayakan pekerja atau lingkungan. Beberapa standar keselamatan yang umum diterapkan dalam desain sistem pipa meliputi:

• ASME (American Society of Mechanical Engineers): Standar ini banyak digunakan untuk memastikan bahwa sistem pipa yang dirancang aman, terutama dalam aplikasi industri yang melibatkan tekanan tinggi.
• API (American Petroleum Institute): Standar ini berlaku terutama untuk industri minyak dan gas, memastikan bahwa sistem pipa yang digunakan memenuhi spesifikasi teknis yang ketat.
• Standar nasional (SNI): Di Indonesia, desain sistem pipa harus sesuai dengan Standar Nasional Indonesia (SNI) untuk memastikan bahwa pipa yang dipasang memenuhi spesifikasi yang ditetapkan oleh pemerintah.

Mematuhi standar keselamatan ini sangat penting untuk mencegah insiden berbahaya seperti kebocoran bahan kimia, ledakan, atau kegagalan sistem yang dapat merusak lingkungan dan mengancam keselamatan pekerja.

6. Faktor Ekspansi Termal dan Getaran

Pipa yang membawa fluida pada suhu tinggi atau rendah akan mengalami ekspansi dan kontraksi termal. Jika ekspansi ini tidak diperhitungkan dalam desain, maka pipa dapat mengalami keretakan atau sambungan dapat bocor. Oleh karena itu, penting untuk mempertimbangkan pemasangan ekspansi joint atau kompensator untuk menyesuaikan perubahan panjang pipa akibat perubahan suhu.

Selain itu, getaran yang disebabkan oleh aliran fluida atau peralatan mekanis juga bisa mempengaruhi sistem pipa. Getaran yang tidak terkendali dapat menyebabkan kerusakan pada
sambungan atau fitting, bahkan berisiko merusak keseluruhan sistem. Desain sistem pipa harus mencakup peredam getaran atau penyangga khusus untuk mengurangi efek getaran.

7. Perawatan dan Pemeliharaan Sistem Pipa

Aspek terakhir yang harus dipertimbangkan dalam mendesain sistem pipa adalah kemudahan dalam perawatan dan pemeliharaan. Sistem yang baik harus dirancang agar mudah diakses untuk keperluan inspeksi, pembersihan, atau penggantian komponen jika diperlukan.

Beberapa tips untuk merancang sistem yang mudah dirawat antara lain:

• Aksesibilitas: Pipa dan komponen harus ditempatkan di lokasi yang mudah diakses oleh teknisi tanpa harus membongkar bagian lain dari sistem.
• Komponen yang dapat diganti: Menggunakan sambungan yang mudah dilepas atau diganti, seperti flange yang bisa dibongkar, dapat mempermudah perbaikan atau penggantian komponen yang rusak tanpa harus memotong pipa.
• Penggunaan valve: Memasang katup di titik-titik strategis memungkinkan untuk mengisolasi bagian tertentu dari sistem saat diperlukan perawatan tanpa harus menghentikan operasi seluruh sistem.

Mendesain sistem pipa yang efisien dan aman membutuhkan pertimbangan yang matang terhadap berbagai aspek teknis, mulai dari pemilihan material, perhitungan ukuran pipa, hingga pemenuhan standar keselamatan. Dengan memperhatikan semua aspek ini, sistem pipa dapat beroperasi dengan optimal, tahan lama, dan mudah dalam pemeliharaan. Sistem pipa yang baik bukan hanya meningkatkan efisiensi operasional, tetapi juga memberikan perlindungan terhadap pekerja dan lingkungan.
