Pengertian Steam trap merupakan komponen vital dalam sistem uap (steam system) yang memiliki peran penting dalam memastikan kinerja yang efisien dan aman. Uap digunakan secara luas dalam industri, seperti pembangkit listrik, manufaktur, pemrosesan makanan, hingga industri kimia, karena mampu mentransfer energi secara efisien. Namun, agar sistem uap ini berfungsi optimal, dibutuhkan perangkat yang mampu membuang kondensat, udara, dan gas non-kondensat lainnya tanpa membuang uap itu sendiri, dan di sinilah steam trap berperan. Dalam blog ini, kita akan membahas pengertian steam trap, berbagai jenisnya, serta fungsi dari masing-masing jenis tersebut.

Pengertian Steam Trap

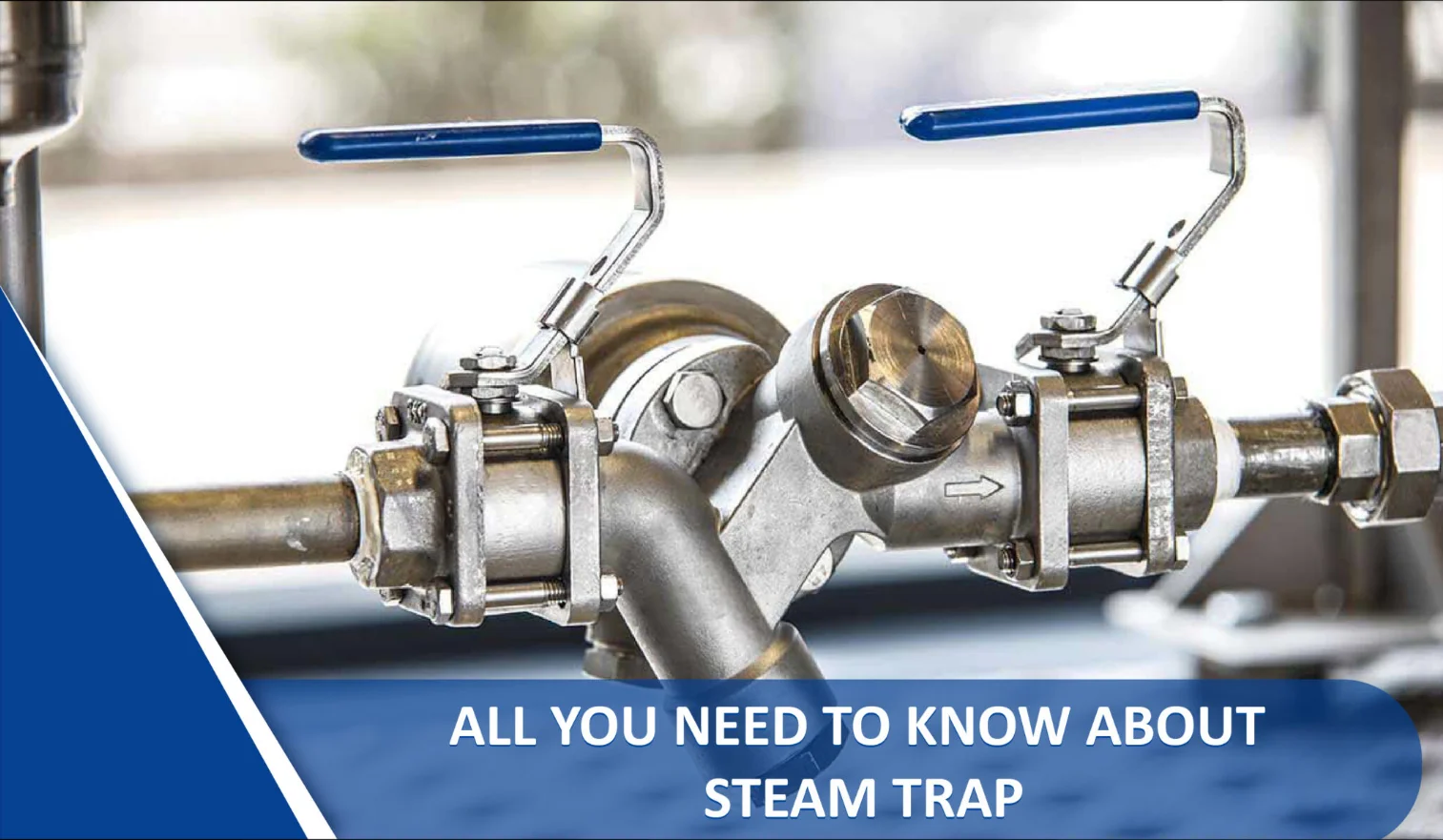

Steam trap adalah sebuah perangkat mekanis yang dirancang untuk mengeluarkan kondensat (air yang terbentuk dari uap yang terkondensasi) dan udara yang terjebak dalam sistem uap tanpa melepaskan uap yang belum terkondensasi. Kondensat ini harus segera dikeluarkan dari sistem karena dapat mengurangi efisiensi dan menyebabkan masalah pada peralatan. Dalam sistem uap, uap digunakan untuk mentransfer panas, namun saat panas ditransfer, uap akan berubah menjadi air (kondensat). Kondensat yang tidak segera dibuang dapat menyebabkan penurunan tekanan, peningkatan korosi, serta kerusakan pada peralatan.

Steam trap memiliki peran penting dalam menjaga efisiensi transfer energi dalam sistem uap dengan membuang kondensat secara tepat waktu tanpa membiarkan uap keluar dari sistem. Ada berbagai jenis steam trap yang dirancang untuk berbagai kondisi operasi, masing-masing dengan karakteristik dan keunggulan yang berbeda.

Jenis Steam Trap

Terdapat tiga jenis utama steam trap yang umum digunakan dalam berbagai aplikasi industri, yaitu:

1. Mechanical Steam Trap (Steam Trap Mekanis) Steam trap mekanis bekerja berdasarkan perbedaan kepadatan antara uap dan kondensat. Dua jenis yang paling umum dari steam trap mekanis adalah:

• Float Trap (Steam Trap Pelampung): Prinsip kerjanya adalah dengan menggunakan pelampung yang naik dan turun sesuai dengan jumlah kondensat yang terkumpul. Ketika kondensat terkumpul dalam jumlah yang cukup, pelampung akan naik dan membuka katup untuk melepaskan kondensat. Begitu kondensat keluar, pelampung akan turun dan katup kembali menutup untuk mencegah uap keluar.
• Inverted Bucket Trap: Prinsip kerja alat ini mirip dengan ember terbalik. Uap masuk ke dalam ember terbalik dan menyebabkan ember mengambang, yang menutup katup pelepasan. Ketika uap berubah menjadi kondensat, ember akan tenggelam dan membuka katup untuk melepaskan kondensat. Setelah itu, proses berulang ketika uap kembali masuk.

Kelebihan: Steam trap mekanis sangat andal dan mampu bekerja dalam berbagai beban kondensat. Mereka juga tidak terpengaruh oleh fluktuasi tekanan uap.

Kekurangan: Ukurannya relatif besar, dan beberapa jenis steam trap mekanis lebih rentan terhadap kerusakan akibat hammering (pukulan tekanan yang disebabkan oleh kondensat yang bergerak cepat).

2. Thermostatic Steam Trap (Steam Trap Termostatik) Steam trap termostatik bekerja berdasarkan perbedaan suhu antara uap dan kondensat. Ketika kondensat terbentuk, suhu di sekitar steam trap akan turun, memicu pembukaan katup dan membuang kondensat. Ketika uap kembali hadir, suhu naik, dan katup akan tertutup kembali. Beberapa jenis umum dari steam trap termostatik meliputi:

• Bimetallic Steam Trap: Menggunakan dua logam dengan koefisien pemuaian yang berbeda. Saat suhu meningkat, logam tersebut melengkung dan menutup katup. Ketika suhu menurun karena kehadiran kondensat, logam meluruskan kembali, membuka katup, dan melepaskan kondensat.
• Bellows Steam Trap: Steam trap ini menggunakan tabung bellow yang berisi cairan khusus. Ketika kondensat terbentuk, suhu turun, dan tabung bellow mengempis, membuka katup. Ketika uap hadir kembali dan suhu naik, cairan dalam bellow menguap, mengembang, dan menutup katup.

Kelebihan: Desainnya lebih kecil dan sederhana, cocok untuk kondisi operasi yang bervariasi. Mereka juga lebih efisien dalam membuang udara dari sistem.

Kekurangan: Steam trap termostatik cenderung mengalami penurunan performa ketika suhu dan tekanan uap bervariasi secara drastis.

Baca juga : Apa itu Check Valve, Jenis dan Cara Kerjanya

3. Thermodynamic Steam Trap (Steam Trap Termodinamik) Steam trap termodinamik bekerja berdasarkan prinsip perbedaan kecepatan aliran uap dan kondensat. Ketika uap bergerak dengan cepat, tekanan dinamis di dalam steam trap meningkat, dan ini menutup katup. Ketika kondensat terbentuk, kecepatan aliran menurun, dan tekanan dinamis berkurang, sehingga katup membuka dan kondensat dilepaskan. Jenis yang paling umum adalah:

Disc Trap (Steam Trap Cakram): Menggunakan cakram yang bergerak naik dan turun sesuai dengan perubahan tekanan dan kecepatan uap serta kondensat. Ketika kondensat hadir, cakram akan terbuka dan melepaskan kondensat. Setelah kondensat keluar, uap akan masuk dan menyebabkan cakram menutup.

Kelebihan: Desainnya sederhana dan tahan lama, cocok untuk aplikasi tekanan tinggi. Mereka juga memiliki ukuran yang lebih kecil dan lebih tahan terhadap korosi serta hammering.

Kekurangan: Kurang efisien dalam membuang udara dari sistem dan dapat mengalami siklus buka-tutup yang berlebihan jika kondensat terbentuk dalam jumlah yang kecil tetapi terus-menerus.

Fungsi Steam Trap

Fungsi utama steam trap dalam sistem uap adalah untuk memisahkan dan membuang kondensat, udara, serta gas non-kondensat lainnya dari sistem uap tanpa membuang uap itu sendiri. Secara lebih rinci, fungsi steam trap meliputi:

1. Membuang Kondensat: Kondensat yang terbentuk dalam sistem harus segera dibuang agar tidak mengurangi efisiensi transfer panas. Steam trap secara otomatis membuang kondensat tersebut tanpa membuang uap yang masih bisa digunakan.
2. Menghilangkan Udara dan Gas Non-kondensat: Udara dan gas non-kondensat lainnya bisa terjebak dalam sistem uap selama proses pemanasan awal. Steam trap membantu membuang gas-gas ini, karena gas-gas tersebut bisa menyebabkan penurunan efisiensi termal dan meningkatkan risiko korosi.
3. Mengurangi Kerugian Energi: Dengan membuang kondensat dan gas tanpa membuang uap, steam trap memastikan bahwa energi yang terkandung dalam uap digunakan secara maksimal, sehingga mengurangi kerugian energi yang tidak perlu.
4. Melindungi Peralatan: Kondensat yang dibiarkan menggenang dalam sistem bisa menyebabkan korosi dan kerusakan pada peralatan seperti boiler, heat exchanger, dan pipa. Dengan mengeluarkan kondensat secara efektif, steam trap membantu memperpanjang umur peralatan dan mengurangi biaya perawatan.
5. Meningkatkan Keamanan: Uap yang terperangkap dalam sistem bersama dengan kondensat dapat meningkatkan tekanan, yang bisa berbahaya dan menyebabkan kegagalan peralatan atau bahkan ledakan. Steam trap membantu menjaga tekanan yang aman dalam sistem dengan mengeluarkan kondensat tepat waktu.

Baca juga : Apa itu Upstream dan Downstream pada Industri Minyak dan Gas?

Pengertian Steam trap adalah komponen krusial dalam sistem uap yang berfungsi untuk membuang kondensat, udara, dan gas non-kondensat lainnya tanpa membuang uap yang masih berharga. Dengan menggunakan steam trap yang sesuai, industri dapat meningkatkan efisiensi, menghemat energi, dan melindungi peralatan mereka dari kerusakan. Ada berbagai jenis steam trap yang bisa dipilih, mulai dari steam trap mekanis, termostatik, hingga termodinamik, masing-masing dengan karakteristik dan keunggulan yang berbeda. Memahami fungsi dan cara kerja masing-masing jenis steam trap adalah kunci untuk memastikan sistem uap beroperasi secara efisien dan aman.
